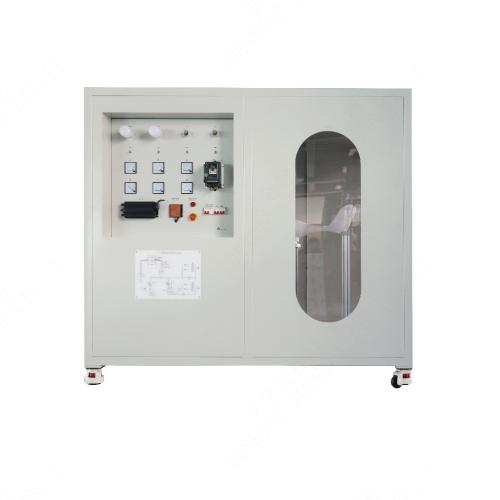

AFR023 Jurulatih Penjana Kuasa Angin Peralatan Pendidikan Latihan Kemahiran Teknikal Sistem Latihan Boleh Diperbaharui 1. Pengenalan Produk 1.1 Penerangan Produk Peralatan latihan terdiri daripada enam sistem unit utama: unit penjanaan kuasa, unit pengecasan, unit penyimpanan tenaga, modul inverter, unit kawalan dan unit beban. Biasakan diri dengan pengetahuan asas penjanaan kuasa angin dan pemahaman serta analisis pemasangan, pentauliahan, operasi, penyelenggaraan, analisis kerosakan dan diagnosis kerosakan, kuasai prinsip dan kaedah kawalannya, serta pupuk pengetahuan dan kemahiran pelajar yang sepadan. Ia sesuai untuk pengajaran dan penilaian latihan kemahiran jurusan berkaitan di kolej vokasional tinggi, kolej umum, sekolah vokasional menengah dan sekolah teknik. 1.2 Ciri-ciri Produk 1. Peranti latihan menggunakan struktur rangka lajur profil aluminium, yang ringkas dan elegan secara keseluruhan. Bahagian bawah dilengkapi dengan roda universal dan ketinggian boleh dilaraskan secara berasingan mengikut keadaan tanah. Permukaan luar menggunakan plat besi dicat setebal 1.5mm, yang mempunyai struktur yang kukuh dan ringkas dan elegan secara keseluruhan. 2. Kelajuan angin boleh laras, konfigurasi lengkap dan mudah digunakan. 3. Peralatan latihan mempunyai sistem perlindungan keselamatan yang baik. 2. Spesifikasi Teknikal 2.1 Parameter Teknikal Kuasa input: AC fasa tunggal 220V, 50Hz, palam British Keadaan kerja: suhu ambien -10℃～+40℃ kelembapan relatif <85% (25℃) Voltmeter DC: 30A Ammeter DC: 5A Voltmeter AC: 30A Ammeter AC: 1A Inverter: Input: DC12V Output: AC220V, 50HZ Kuasa sebenar: 500W Puncak: 1000W Lampu pijar: 220V 40W Penjana angin: AC12V tiga fasa, 300W, dengan 3 bilah, kelajuan angin permulaan 2m/s, kelajuan angin undian 12m/s, diameter pendesak 1.35m Pengawal turbin angin: AC12V tiga fasa, 300W, output penerus: DC12V Bateri: 12V/38AH Inverter: input fasa tunggal 220V, output tiga fasa 380V, 1.5KW Mentol LED: 12v, 12W 2.2 Dimensi dan berat Dimensi: 2130mm*2080mm*2020 Berat: 517kg 3. Komponen Produk 3.1 Bahagian Utama Produk Bil. Nama 1 Panel Kawalan 2 Gambarajah Skematik 3 Lubang Gerbang 4 Stereng 5 Turbin Angin 6 Bateri 12V 7 Kipas Paksi 8 Jaring Pelindung 3.2 Bahagian Elektrik Produk Bil. Nama 1 Mentol (HL1, HL2) 2 Mentol Filamen Tungsten (HL3, HL4) 3 Suis Togol (SB1, SB2, SB3, SB4) 4 Inverter 5 Voltmeter (V1) 6 Voltmeter (V2) 7 Voltmeter (V3) 8 Voltmeter (V4) 9 Ammeter (A1) 10 Ammeter (A2) 11 Inverter 12 Pengawal hibrid angin-solar 13 Penunjuk 14 Tombol berhenti kecemasan 15 Pemutus litar 16 Pemutus litar (QF1) 17 Pemutus litar (QF2) 3.3 Aksesori produk Bil. Nama 1 Pengecas pintar 12V 4. Senarai Konfigurasi Produk Bil. Nama Kuantiti 1 Mentol (HL1, HL2) 2 2 Mentol filamen tungsten (HL3, HL4) 2 3 Suis togol (SB1, SB2, SB3, SB4) 4 4 Inverter 1 5Voltmeter (V1) 1 6 Voltmeter (V2) 1 7 Voltmeter (V3) 1 8 Voltmeter (V4) 1 9 Ammeter (A1) 1 10 Ammeter (A2) 1 11 Inverter 1 12 Pengawal hibrid angin-solar 1 13 Penunjuk 1 14 Tombol berhenti kecemasan 1 15 Pemutus litar 1 16 Pemutus litar (QF1, QF2) 2 18 Pengecas pintar 12V 1 20 Gambarajah skematik1 21 Lubang angin 1 22 Turbin angin 1 23 Bateri 12V 1 24 Kipas paksi 1 25 Skrin pelindung 1 5. Senarai eksperimen pengajaran produk (1) Eksperimen nyahcas bateri (2) Eksperimen penyongsang bateri (3) Eksperimen pengecasan bateri (4) Eksperimen langkah perlindungan kecemasan (5) Eksperimen perlindungan beban lampau turbin angin (6) Eksperimen penjanaan kuasa angin (7) Eksperimen pengecasan pengecas pintar
