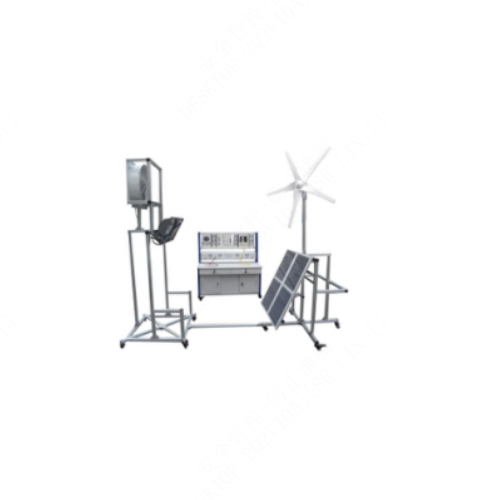

Name: Jurulatih Angin dan Solar Peralatan Pendidikan Latihan Kemahiran Teknikal Sistem Latihan Boleh Diperbaharui
Brand: AirYa
SKU: AFR007
Rating: 5 (1 reviews)

Penerangan

AFR007 Jurulatih Angin dan Solar Peralatan Pendidikan Latihan Kemahiran Teknikal Sistem Latihan Boleh Diperbaharui
I. Gambaran Keseluruhan Peralatan
1 Pengenalan
1.1 Gambaran Keseluruhan
Sistem latihan ini mensimulasikan demo proses penjanaan elektrik angin dan solar, membolehkan pelajar mempelajari penjanaan elektrik angin dan solar. Penjana yang dipacu angin digerakkan oleh kipas, panel tenaga solar digerakkan oleh halida logam berkuasa tinggi. Jurulatih ini memupuk kebolehan pelajar secara langsung, ia sesuai untuk universiti kejuruteraan, institut latihan, sekolah teknik.
1.2 Ciri
(1) Jurulatih ini menggunakan struktur lajur aluminium, dengan meter ukuran bersepadu dalaman, terdapat roda universal di bahagian bawah, mudah digerakkan.
(2) Ia boleh melakukan banyak litar dan komponen eksperimen, pelajar boleh menggabungkannya ke litar yang berbeza, melakukan eksperimen dan kandungan latihan yang berbeza.
(3) Meja kerja latihan dengan sistem perlindungan keselamatan.
Kapasiti
(1) Penjanaan kuasa angin: unit kipas menggunakan struktur aluminium, kipas boleh dilaraskan
Dalam sudut mendatar 90 darjah, dimensi 1500*1000*1500mm (P*L*T)
(2) Set penjanaan tenaga solar: keseluruhan set menggunakan struktur aluminium, panel fotovoltaik boleh dilaraskan, sumber cahaya simulator boleh dilaraskan untuk 120 darjah dalam arah menegak, dimensi 1500*1000*1500mm (P*L*T)
(3) Meja kerja latihan: struktur aluminium, unit kotak gantung aluminium, dengan roda universal di bahagian bawah, dimensi: 1400mm×700mm×1500mm (P*L*T)

3 Pengenalan Sistem
Sistem ini boleh dibahagikan kepada empat bahagian: sistem elektrik penjana angin, sistem penjanaan kuasa fotovoltaik, sistem kawalan, sistem penyongsang. Sistem elektrik penjana angin terdiri daripada kipas, penjana, bateri. Sistem penjanaan kuasa fotovoltaik terdiri daripada sumber cahaya, plat sel fotovoltaik, bateri. Sistem kawalan terdiri daripada pengawal pelengkap angin dan solar. Sistem penyongsang diperbuat daripada penyongsang frekuensi dan unit beban.
1. Simulasikan set elektrik penjana angin: sistem ini memilih penjana segerak magnet paksi mendatar, menggunakan kipas untuk mensimulasikan angin, melalui pelarasan kedudukan kipas untuk mengubah kekuatan dan arah angin, untuk menguji kesan penjana dalam keadaan yang sama.
2. Simulator sistem penjanaan kuasa fotovoltaik: sistem ini menggunakan 4 keping papan tenaga solar 30W, Anda boleh menyambung secara siri atau selari mengikut tekanan sistem yang berbeza. Simulasikan set lampu solar terdiri daripada dua halida logam, ia boleh melaraskan kedudukan relatif dengan plat fotovoltaik, untuk mensimulasikan kedudukan lampu solar, dan demonstrasi.
3. Kumpulan bateri: ia terdiri daripada 4 keping kumpulan bateri pengedap 12V/40AH, anda boleh menyambung selari sebagai sistem 12V200AH, anda juga boleh menyambung secara siri sebagai sistem 24V/100AH, dan memahami bateri dengan mendalam.
4. Kotak gantung pengawal: kotak gantung ini menggunakan pengawal pengecas jenis perindustrian, ia boleh mengawal penjana angin dan penjana fotovoltaik untuk mengecas bateri. Dengan papan paparan LCD, anda boleh menyemak parameter teknikal sistem dan boleh menetapkannya sendiri. Ia adalah dengan mencegah pengecasan berlebihan, arus berlebihan
5. Kotak gantung inverter: menggunakan penyongsang frekuensi pengecaman pintar voltan 12V/24V, voltan output AC220V, kuasa kerja berterusan ialah 600W, kuasa kerja puncak ialah 1000W. Kecekapan putaran >90%, penggera automatik voltan rendah.
6. Kotak meter: ia memaparkan voltan penjana, arus penjana, voltan cas, arus cas, voltan inverter, arus inverter dalam masa nyata.
7. Kotak gantung beban terminal: ia mengandungi mentol lampu pijar, penjimatan tenaga dan kipas gandar, untuk ujian beban arus AC 220V daripada penyongsang.
3.2 Meja kerja latihan
Meja kerja latihan menggunakan pemegang struktur lajur aluminium, dengan roda universal di bahagian bawah, dua roda dengan brek, anda boleh bergerak dan memasangnya sesuka hati. Ketebalan desktop ialah papan berketumpatan tinggi 25mm, permukaan dengan rawatan anti suhu tinggi, dilengkapi dengan tiga pintu, dengan dua laci, strukturnya cantik.
3.3 Panel kawalan kuasa
(1) Voltan, penunjuk output arus
(3) Dilengkapi dengan penunjuk kuasa, terminal output kuasa keselamatan.
(4) Bahagian dalam dengan sumber kuasa AC, dengan fungsi perlindungan litar pintas.
3.4 Melengkapkan komponen
(1) Kotak gantung pengawal 1 keping
(2) Kotak gantung penyongsang 1 keping
(3) Kotak gantung meter 1 keping
(4) Kotak gantung beban terminal 1 keping
(5) Kabel sambungan elektrik keselamatan 4mm 25 ea
(6) Alat juruelektrik 1 set
(7) Multimeter digital 1 ea
4 Senarai eksperimen
(1) Ujian ciri bateri:1) parameter teknikal elektrik 2) Sambungan bateri secara siri dan selari
(2) Eksperimen pengawal cas:1) sambungkan eksperimen perlindungan songsang 2) Perlindungan pengawal pada cas lampau bateri 3) Perlindungan pengawal pada eksperimen pelepasan lampau bateri 4) Eksperimen anti cas songsang
(3) Simulasikan eksperimen sistem elektrik penjana angin
(4) Eksperimen kawalan pengecasan tenaga angin
(5) Eksperimen ujian kuasa kerja penjana
(6) Eksperimen ujian voltan litar terbuka bateri fotovoltaik
(7) Eksperimen ujian arus litar pintas bateri fotovoltaik
(8) Eksperimen ujian kuasa kerja bateri fotovoltaik
(9) Untuk menguji Eksperimen ujian maksimum berbeza bateri fotovoltaik di bawah pencahayaan berbeza
(10) Eksperimen ciri output bateri fotovoltaik
(11) Eksperimen prinsip kawalan pengecasan bateri fotovoltaik
(12) Eksperimen pengecasan anti-terbalik bateri fotovoltaik
(13) Eksperimen sambungan bateri fotovoltaik secara siri dan selari
(14) Eksperimen prinsip asas inverter
(15) Eksperimen ujian bentuk gelombang output inverter mudah
(16) Eksperimen sambungan bateri fotovoltaik secara siri dan selari
(17) Eksperimen prinsip asas inverter
(18) Eksperimen ujian bentuk gelombang output inverter mudah
(19) Eksperimen beban AC pemacu kuasa inverter
(20) Eksperimen pelengkap penjana angin dan solar
