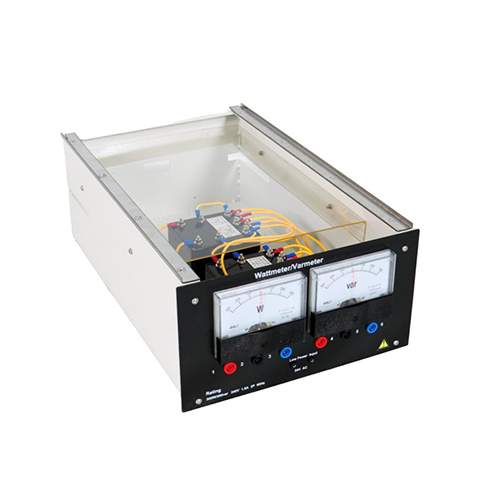

AF294E Wattmeter/Varmeter Peralatan Makmal Elektrik Peralatan Didaktik Peralatan Latihan VokasionalI. Gambaran Keseluruhan Produk
1.1 Gambaran Keseluruhan
Modul Wattmeter/VAR Meter merupakan salah satu modul pemeteran yang direka untuk sistem elektromekanikal (EMS). Ia mempunyai Wattmeter dan meter VAR yang direka untuk mengukur kuasa aktif dan reaktif secara langsung dalam litar tiga fasa yang seimbang. Setiap meter mempunyai skala kabel berpusat sifar untuk menunjukkan arah aliran kuasa. Reka bentuk elektroniknya menggunakan sensor voltan dan arus untuk mengambil sampel voltan dan arus talian. Litar voltan dan arus disambungkan secara dalaman supaya pelajar hanya perlu menyambungkan terminal "Talian" dan "Beban" modul.
1.2 Ciri-ciri
1. Produk ini mempunyai prestasi keselamatan elektrik yang sangat baik.
2. Reka bentuk produk cantik dan ringkas dalam struktur.
3. Produk ini menggunakan langkah anti-karat dan bahan pepejal, yang kuat dan tahan lama, sekali gus memanjangkan hayat perkhidmatan produk dengan ketara.
II. Parameter Prestasi
2.1 Parameter Teknikal
Parameter bekalan kuasa: AC tiga fasa 220V
Julat wattmeter: 300-0.300W
Julat voltmeter: 300-0-300 var
Voltan maksimum: 240V
Arus maksimum: 1.5A
Input kuasa AC: 24V
Ketepatan: 2%
Jenis instrumen: jenis panel 100 mm (4 inci)
Jenis pergerakan: d'Arsonval
2.2 Dimensi dan Berat
Dimensi: 154mm x 287mm x 440mm
Berat: 3.9kg
III. Senarai Komponen dan Pengenalan Terperinci
3.1 Bahagian Utama
Nombor Nama
1 Sekat lutsinar
2 Pemancar kuasa
3 Meter kuasa
4 Voltmeter
5 Blok terminal
IV. Senarai Konfigurasi Produk
Bil. Nama QYT
1 Pemancar kuasa 2
2 Meter kuasa 1
3 Voltmeter 1
V. Senarai Eksperimen
Eksperimen 1 Mengukur kuasa dan voltan motor tiga fasa
