AFT103 Pengukuran Suhu Peralatan Makmal Terma Peralatan Didaktik Peralatan Latihan Vokasional1 Huraian
Pelbagai proses fizikal digunakan untuk mengukur suhu. Suhu boleh dibaca secara langsung pada skala, contohnya melalui pengembangan medium pengukur.
Dalam industri, suhu sering diukur secara elektronik. Kelebihan pengukuran elektronik ialah pemprosesan atau penghantaran isyarat selanjutnya ke lokasi terpencil (pengawal, paparan luaran) adalah lebih mudah.
Pengawal suhu boleh digunakan untuk menjalankan dan membandingkan prosedur pengukuran suhu yang berbeza. Pengawal suhu ini merangkumi termometer cecair, termometer bimetal, serta termogandingan, termometer rintangan Pt100 dan termistor NTC, setiap satu dengan sarung pelindung yang berbeza, untuk pengukuran suhu elektronik. Psikrometer dengan dua termometer cecair digunakan untuk mengukur kelembapan udara relatif.

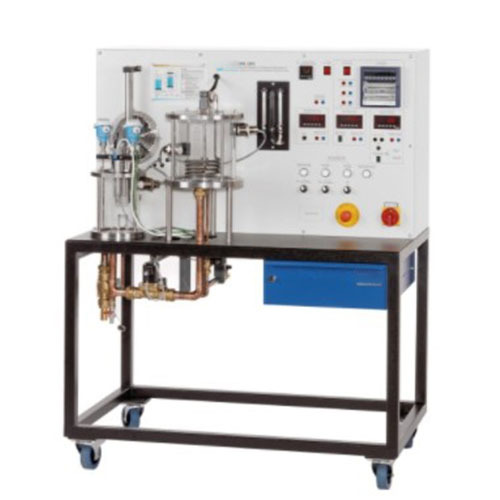

Untuk membandingkan kaedah pengukuran yang berbeza, sensor suhu yang dikaji dipasang pada peranti boleh laras ketinggian di atas tangki eksperimen. Kipas memastikan keadaan ambien yang hampir malar. Tangki kedua dengan pemanas yang dikawal secara elektronik membekalkan suhu air sehingga kira-kira 80°C.
Air yang dipanaskan pada suhu tertentu dimasukkan ke dalam tangki eksperimen. Dengan menurunkan peranti boleh laras ketinggian, sensor suhu direndam di dalam air dan pengukuran suhu bermula.
Nilai yang diukur boleh dibaca sebagai nilai analog atau digital. Perakam talian 3 saluran boleh merekodkan nilai sensor suhu elektronik yang diukur secara berterusan dari semasa ke semasa dan dengan itu juga mendokumenkan tindak balas masa yang berbeza. Lonjakan suhu yang ditentukan dan tingkah laku suhu yang stabil dan sementara boleh dikaji.
2 Spesifikasi
pengukuran suhu yang stabil dan sementara dengan instrumen pengukuran biasa
sensor suhu: termometer cecair, termometer bimetal, Pt100, termistor (NTC), termogandingan jenis K
psikrometer untuk menentukan kelembapan udara relatif
lonjakan suhu yang ditentukan sehingga 80°C
tangki eksperimen dan tangki pemanasan dengan kawalan suhu, berisi air
kedua-dua tangki dilengkapi dengan mesin pengaduk
kipas menjana suhu udara malar di atas tangki eksperimen
perakam talian 3 saluran untuk merekodkan nilai yang diukur
3 Data Teknikal
Pemanas
Output: 2kW pada 230V, 1.5kW pada 120V
Kapasiti tangki: 4L
Pengawal suhu
PID
Perakam talian
3 saluran
Antara muka bersiri
Sensor suhu
Termometer cecair dengan cecair organik
Termometer bimetal
Psikrometer
Termogandingan jenis K
Termistor (NTC)
Pt100
Julat pengukuran
suhu: 0…100°C
Kelembapan rel.: 3…96%
230V, 50Hz, 1 fasa
230V, 60Hz, 1 fasa; 120V, 60Hz, 1 fasa
Dimensi dan berat
PxLxT: 1200x700x1550mm
Berat: lebih kurang 185kg
