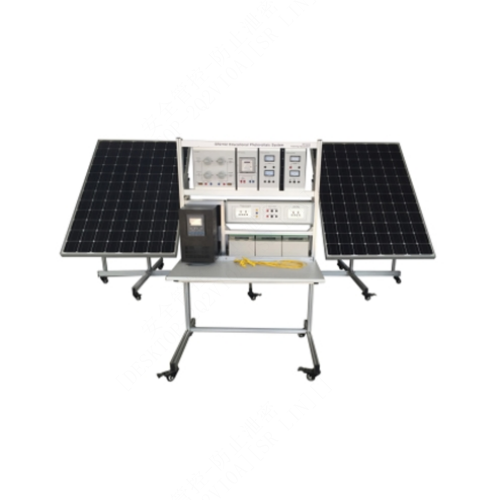

AFR028 Peralatan Pengajaran Tenaga Suria Untuk Operasi Rangkaian Peralatan Pengajaran Teknikal Peralatan Pendidikan Jurulatih PV Suria 1.1 Gambaran Keseluruhan Peranti latihan ini merangkumi modul seperti peranti penjanaan kuasa solar, peranti penjanaan kuasa panel fotovoltaik, penyongsang dan pengawal pemancar cahaya. Melalui eksperimen berkaitan, anda boleh mengkaji prinsip penjanaan kuasa solar dan angin, dan memupuk pengetahuan dan kemahiran pelajar yang sepadan. Ia sesuai untuk kolej vokasional dan vokasional, sekolah vokasional menengah dan sekolah teknik berkaitan pengajaran profesional dan penilaian kemahiran. 1.2 Ciri-ciri (1) Peranti latihan menggunakan struktur rangka lajur aluminium, dan bekalan kuasa disepadukan dan dipasang. (2) Kotak gantung litar unit dikonfigurasikan sepenuhnya dan boleh digunakan secara gabungan untuk melengkapkan kandungan latihan pelbagai kursus. (3) Unit berkaitan boleh ditambah atau dipadam secara fleksibel daripada subjek eksperimen untuk memenuhi keperluan pengguna yang berbeza. (4) Peranti ini mempunyai sistem perlindungan keselamatan yang baik. 2 Parameter Prestasi (1) Kuasa input: AC220V fasa tunggal ± 10% 60Hz (2) Dimensi luaran: Peranti penjanaan kuasa solar: 1000mm × 1000mm × 1500mm Saiz platform latihan: 1610mm × 800mm × 1350mm (3) Kapasiti keseluruhan: <2KVA (4) Berat: <100kg (5) Keadaan kerja: Suhu ambien -10℃～+40℃ Kelembapan relatif <85% (25℃) 3 Komposisi Produk 3.1 platform Kotak kuasa mengandungi kotak bateri, output AC, dan pemutus litar serta suis henti kecemasan. Mengandungi: stesen kerja mudah alih, bateri, modul untuk sambungan rangkaian, litar komponen Panel solar dan panel pusat Kuasa: 190 watt Bateri jenis AGM, 120 Ah, 12 Volt. Stesen kerja dilengkapi dengan empat roda (dua dengan kunci). Kerangka stesen kerja telah dipoles dan dicat. Stesen kerja juga akan merangkumi satu set kunci/buka kunci elektronik. Termasuk semua kabel antara muka dan komponen yang diperlukan untuk menghubungkan kabel. Modul yang berbeza. Panel untuk sambungan dan komponen Ia mempunyai label bersalut sutera di sebelah Kenal pasti. 3.2 Panel merangkumi komponen berikut: Papan litar modul solar. Pengawal selia beban MPPT. Termasuk sistem pemerolehan data dengan ciri-ciri berikut: Modul pemerolehan data, input voltan dan arus saluran 10/20 analog. Modul input voltan AC terasing. Modul input AC terasing. Bekalan kuasa, 24 VDC, 35W, input universal. Kabel penyambung Kategori 5E, 14 kaki, kelabu. 24 inci (2) atau serupa, 72 inci (2) atau serupa, kit kabel 100 cm (2) atau serupa. Termasuk lampu 500W untuk mensimulasikan matahari. Kotak kombo DC 80A. Pelindung kerosakan bumi.o Gunakan pemutus litar untuk memutuskan sambungan suis. Kawalan beban boleh ubah panel solar. o Papan litar komponen pusat. Inverter, fasa tunggal. Meter kuasa perkhidmatan analog. Pusat beban AC dengan pemutus litar. kira-kira 3.3 Pengagihan kuasa DC. Suis pemutus bateri. Pengganda diapit. Atau meter kuasa. Atau ammeter DC, analog. Monitor jauh dengan LCD Skrin, sambungkan ethernet Lampu AC Pemegang lampu AC Lampu DC Pemegang lampu DC Suis beban DC. o Suis pengecasan AC Soket AC, dwi Suis pemutus sambungan AC. o Suis pemutus sambungan DC. Termasuk modul untuk sambungan grid: sistem pembelajaran inverter, kod, piawaian dan operasi sambungan grid. Termasuk meter AC kWh, inverter mikro, 3.4 Panel fotovoltaik Termasuk sekurang-kurangnya dua susunan panel dengan Anda boleh membuat sambungan selari: Voltan bekalan kuasa 17.3V. Arus 2.35A. Voltan keluaran maksimum 1000 Vdc. (Voltan had sistem maksimum) 40W setiap kuasa. Peralatan kuasa solar. Kuasa DC datang daripada cahaya. o Sekumpulan modul fotovoltaik. Dua (2) modul fotovoltaik. pengurusan tenaga, Komponen utama ialah: Pemasa Kilowatt AC, digital. Inverter mikro, 190W, 240VAC. Unit pengurusan tenaga, ruang dalaman. Kursus Pelajar Kit Kunci/Tag Kursus ini akan merangkumi Pakej aktiviti pembelajaran multimedia. (Video eksperimen pengajaran) Termasuk sekurang-kurangnya dua susunan panel dengan Anda boleh membuat sambungan selari: Jenis rata dengan minimum 36 bateri setiap modul. Panel akan dipasang pada Stesen Kerja, boleh ditanggalkan. Bingkai hendaklah direka bentuk supaya panel Boleh dimiringkan untuk mengubah sudut kejadian. 4 Ia boleh melengkapkan projek latihan eksperimen 1. Pemahaman tentang tenaga suria 2. Latihan kuasa suria 3. Latihan prestasi modul fotovoltaik 4. Pengumpulan data latihan kuasa suria
