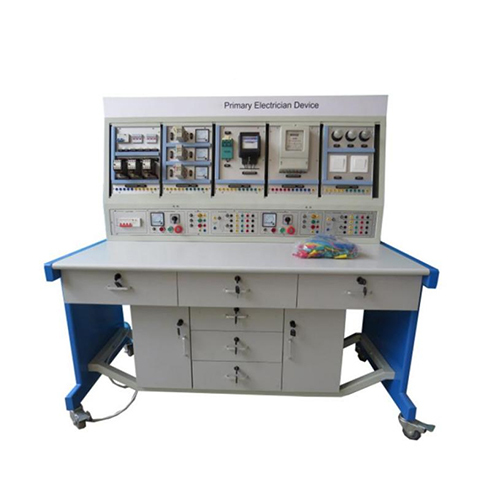

AFE2011 Peranti Latihan Juruelektrik Utama Peralatan Makmal Elektrik Peralatan Pendidikan Peralatan Pengajaran1 Gambaran Keseluruhan Produk
1.1 Profil
Peranti latihan ini merangkumi pelbagai jenis peranti kawalan elektrik asas dan pengukuran, melalui eksperimen yang berkaitan, boleh membiasakan diri dengan litar pencahayaan, litar kawalan motor, kaedah sambungan litar pengukur, seperti menguasai prinsip kawalan dan mod kawalannya, pengetahuan dan kemahiran yang sepadan, saman, kolej vokasional yang lebih tinggi, sekolah vokasional menengah dan peperiksaan latihan kemahiran dan pengajaran profesional berkaitan sekolah vokasional.
1.2 Ciri
1. Komponen talian kawalan elektrik dipasang pada papan pelekap papan dinding, yang mudah dikendalikan dan mudah diganti, untuk memudahkan pengembangan fungsi atau membangunkan latihan baharu; Pilihan kandungan operasi adalah tipikal, praktikal dan saintifik.
2. Meja operasi hanya boleh digunakan dengan bekalan kuasa ac tiga fasa empat wayar;
3. Latihan kemahiran dengan litar kawalan dan reka bentuk khas motor kecil, boleh mensimulasikan kilang dalam semua jenis sistem pemacu elektrik, boleh memenuhi keperluan latihan kemahiran pemasangan, penyahpepijatan, penyelenggaraan juruelektrik, analisis kegagalan dan penyelesaian masalah;
4. Semua komponen talian kawalan sentuhan geganti disambungkan ke terminal melalui wayar. Pendawaian pendawaian pelajar hanya diperlukan untuk melindungi komponen; Dalam praktiknya, talian digunakan untuk melatih proses tersebut.
5. Kuasa output mempunyai paparan monitor dan fungsi perlindungan litar pintas, apabila latihan berlaku apabila operasi yang salah atau disebabkan oleh pendawaian litar pintas yang salah, peranti boleh melindungi secara automatik, mengelakkan fius terbakar dan merosakkan peralatan elektrik, latihan keselamatan berjalan lancar;
6. Platform latihan mempunyai sistem perlindungan keselamatan yang baik. Sambungan antara litar latihan praktikal dan bekalan kuasa peranti disambungkan melalui soket keselamatan dan pistol struktur lengan pelindung yang boleh dipercayai, yang selamat dan pantas.
2 Parameter Kapasiti
(1) Kuasa input: tiga fasa, lima wayar 380V±10% 60Hz
(2) Dimensi: 1600mm×800mm×1500mm
(3) Kapasiti keseluruhan: ＜1.5KVA
(4) Berat: ＜150kg
(5) Keadaan kerja: suhu persekitaran -10℃～+40℃ kelembapan relatif ＜85%(25℃)
3 Kandungan produk
3.1 Panel kawalan kuasa
Skrin kawalan ialah struktur semburan kedap udara bawah permukaan berlapis dua besi, plat plastik aluminium. Panel kawalan utama dilengkapi dengan sumber:
1) Wayar tiga fasa empat input kuasa, melalui pelindung elektrik, suis utama, melalui butang mula, butang berhenti, sambungan kenalan kawalan atau putuskan sambungan, dan tetapkan butang berhenti kecemasan.
2) Terdapat 1 keping meter voltan AC jenis titik 450V pada panel kawalan, melalui suis jalur boleh memerhatikan tiga voltan grid kuasa elektrik.
3) Bekalan kuasa voltan rendah AC: dilengkapi dengan 1 set transformer, voltan AC sisi utama 220V, sisi sekunder 24V dan voltan AC 6.3V, 6.3V untuk bekalan kuasa lampu penunjuk isyarat, 26V untuk bekalan kuasa AC litar penerus dalam brek penggunaan tenaga;
4) kepingan diod 5408, ia berguna untuk litar penerus brek dinamik.
5) Tiga keping perintang 75Ω/75W digunakan untuk permulaan voltan pengurangan motor elektrik, satu keping 10Ω/25W digunakan untuk brek dinamik motor tak segerak.
3.2 Meja kerja latihan
Meja latihan sebenar ialah struktur subglazed lapisan dua besi, permukaan meja kalis api, kalis air, plat ketumpatan tinggi tahan haus, strukturnya kukuh, pemodelannya cantik dan murah hati. Terdapat dua laci (dengan kunci) di sebelah kiri dan kanan meja, dengan kabinet, yang boleh digunakan untuk meletakkan barang-barang gantung dan barang latihan yang sebenar, dan strukturnya kukuh dan cantik.
3.3 Konfigurasi kotak gantung komponen latihan
(1) Modul pemutus dan penyentuh
Modul ini mengandungi pemutus litar arus baki (RCCB) 2P, soket fius dan tiga keping kontraktor. Ia digunakan untuk litar kawalan motor tiga fasa wayar, lihat foto di bawah:
(2) modul induktor bersama
Modul ini mengandungi tiga keping induktor bersama 30/5, tiga keping meter arus, komponen wayar ke soket terminal. Dan kemasan satu keping induktor bersama arus digunakan untuk wayar litar kawalan litar fasa tunggal dan tiga keping eksperimen wayar litar induktor bersama arus, lihat foto di bawah:
(3) Modul meter watt jam fasa tunggal
Modul ini mengandungi meter watt jam fasa tunggal dan suis pisau, wayar komponen disambungkan ke terminal wayar. Ia boleh menamatkan litar wayar meter watt jam fasa tunggal secara langsung, menyambung ke litar secara langsung, meter watt jam fasa tunggal melalui eksperimen wayar litar induktor bersama arus dll. Lihat foto di bawah
(4) Modul meter watt jam tiga fasa
Modul ini mengandungi meter watt jam tiga fasa dan terminal, dan pendawaian peranti menuju ke terminal. Boleh melengkapkan litar elektrik sambungan meter watt jam aktif tiga fasa tiga wayar, meter watt jam aktif tiga fasa tiga wayar dengan pendawaian litar induktor bersama semasa, eksperimen litar pendawaian meter watt jam aktif tiga fasa empat wayar, seperti yang ditunjukkan dalam rajah di bawah,
(5) lampu pendarfluor dan modul suis
Modul ini terdiri daripada tiga keping lampu pijar, dua suis kawalan dwi, dan pendawaian peranti ke terminal. Pendawaian dan kawalan talian lampu pendarfluor boleh disiapkan, seperti yang ditunjukkan dalam rajah di bawah,
4. Isi latihan lengkap
1) Litar kawalan mula berhenti fasa tunggal
2) Litar kawalan inci motor tak segerak
3) Litar kawalan dua kedudukan motor tak segerak
4) Litar kawalan hadapan dan belakang saling mengunci motor tak segerak
5) Litar kawalan saling mengunci dua sisi
6) Litar kawalan jujukan automatik
7) Kawalan jujukan mula secara manual
8) Litar kawalan bintang dan segi tiga motor tak segerak
9) Litar kawalan brek tenaga motor tak segerak
10) Pendawaian litar lampu pendarfluor
11) Litar pendawaian terus meter watt jam fasa tunggal
12) Litar pendawaian meter watt jam fasa tunggal melalui induktor bersama arus
13) Litar pendawaian meter voltan dan meter arus
14) Meter voltan suis universal diukur dalam sambungan voltan tiga fasa
15) Induktor bersama arus digunakan untuk pendawaian litar kawalan gelung fasa tunggal
16) Litar induktans bersama arus tiga keping
17) Litar aktif pendawaian meter watt jam dengan tiga fasa tiga talian
18) Litar wayar meter watt jam aktif tiga fasa tiga talian melalui induktor bersama arus
19) Litar aktif pendawaian meter watt jam aktif tiga fasa empat wayar
