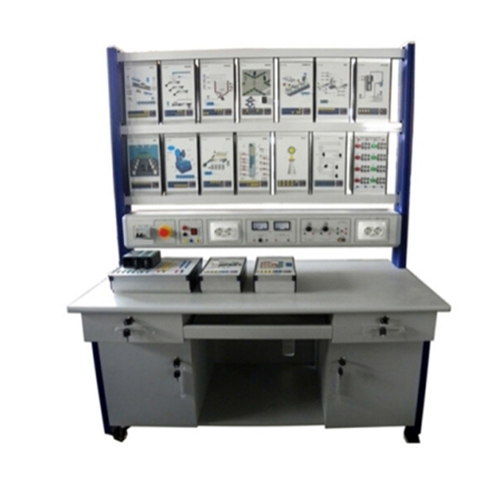

AFE1019 Simulator Latihan PLC Peralatan Makmal Elektrik Peralatan Pendidikan Peralatan Pengajaran1 Gambaran Keseluruhan Produk
1.1 Profil
PLC ialah teknologi moden dalam bidang perindustrian, jurulatih ini merangkumi modul latihan PLC Siemens S7-200, kotak kuasa, meja kerja, melatih kebolehan latihan amali pelajar, kebolehan pengaturcaraan.
1.2 Ciri
(1) Meja kerja latihan menggunakan rangka struktur lajur aluminium perindustrian, ia merangkumi kotak meter dan kotak kuasa untuk menguji dan mengukur parameter teknikal, ia mudah digunakan dan tidak mudah rosak.
(2) Dilengkapi dengan komponen, pelajar boleh membuat gabungan, dan menyelesaikan banyak kandungan latihan.
(3) Meja kerja latihan mempunyai sistem keselamatan yang tinggi.
(4) 4 Roda di bahagian bawah meja kerja, 2 dengan loker, ia mudah dialihkan dan dibaiki.
(5) Dengan kabinet di bahagian bawah, dengan loker dalam kabinet, pelajar boleh meletakkan alatan di dalamnya.
(6) Strukturnya fleksibel, boleh ditanggalkan dan dipasang dengan mudah.
2 Parameter Teknikal
(1) Kuasa input: fasa tunggal, tiga wayar, 220V±10% 50Hz
(2) Dimensi: 1200mm×700mm×1780mm
(3) Kapasiti keseluruhan:<2.0KVA
(4) Berat: <200kg
(5) Persekitaran kerja:<85% kelembapan
3 Produk Terdiri
3.1 Panel kawalan kuasa
Panel kawalan kuasa menggunakan panel logam struktur aluminium, semua struktur kotak jenis tertutup
3.2 Meja kerja latihan
Meja kerja latihan menggunakan struktur aluminium. Terdapat 4 roda universal di bahagian bawah meja kerja, terdapat 2 pemutus pada roda. Jurulatih boleh digerakkan atau dihentikan dengan mudah. Panel meja kerja setebal 25mm substrat berketumpatan tinggi, terdapat proses rawatan anti-kebakaran tekanan tinggi suhu tinggi. Ia dilengkapi dengan tiga laci jenis rel panduan, 2 kabinet tolak dan palam. Strukturnya kukuh dan boleh dipercayai, pandangannya cantik.
3.3 Panel kawalan kuasa
(1) Input kuasa fasa tunggal, tiga wayar, ia telah diuji oleh kawalan pemutus kebocoran, ia mempunyai butang berhenti kecemasan, anda boleh memutuskan elektrik apabila kecemasan.
(2) Panel kawalan mempunyai meter voltan jenis dua titik, satu meter arus, satu meter kuasa, satu meter bukan kuasa.
(3) Ia dilengkapi dengan penunjuk, output palam kuasa Eropah, soket output keselamatan.
(4) Output arus dalaman AC 220V, kuasa lilitan DC 220V, kuasa angker DC boleh laras berterusan DC 0-220V, dengan fungsi perlindungan litar pintas.
3.4 Komponen disertakan
Peralatan konfigurasi peranti latihan ini dengan 17 kotak gantung eksperimen:
(1) Latihan simulasi lampu menara langit
(2) Latihan simulasi ujian lampu isyarat
(3) Pelbagai latihan simulasi pencampuran cecair
(4) Menara latihan simulasi paras air
(5) Latihan simulasi pengisihan mel
(6) Latihan simulasi kawalan motor
(7) Latihan simulasi responden
(8) Latihan simulasi pemuatan suapan automatik
(9) Latihan simulasi talian pembungkusan automatik
(10) Latihan simulasi pusat pemesinan
(11) Latihan simulasi kereta suapan
(12) Latihan simulasi robot
(13) Latihan simulasi ujian kawalan lif
(14) Latihan simulasi mesin layan diri
(15) Kawalan automatik suhu
(16) Dengan manual pengguna Inggeris.
(17) Meter berbilang
