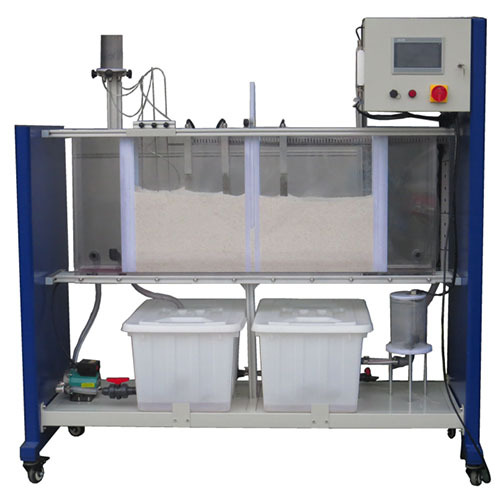

AFF119 Bendalir Aliran Saluran Terbuka Dan Saluran Tertutup Peralatan Latihan Kejuruteraan Peralatan Pengajaran Peralatan Pendidikan
Penerangan
Ia digunakan untuk menunjukkan proses aliran yang berbeza pada struktur kawalan yang berbeza dalam saluran terbuka. Dalam saluran tertutup, komponen tekanan dalam paip ditentukan.
Pelatih termasuk flum eksperimen lutsinar dengan had atas, ambang boleh laras ketinggian dan litar air tertutup. Paras air dalam bahagian eksperimen ditetapkan dengan empangan plat boleh laras di saluran keluar air. Dengan perubahan mudah, flum eksperimen boleh digunakan sebagai saluran terbuka atau tertutup.
Paras air mestilah rendah semasa menyiasat aliran saluran terbuka. Untuk menjalankan eksperimen, empangan dipasang pada bahagian bawah saluran atau ambang boleh laras ketinggian digunakan. Tambahan pula, pelepasan di bawah pintu juga boleh ditunjukkan. Pelbagai empangan, yang boleh ditukar dengan cepat dan selamat, tersedia sebagai struktur kawalan.
Semasa mengkaji saluran tertutup, paras air perlu cukup tinggi supaya keseluruhan bahagian eksperimen dialirkan melaluinya. Dalam kes ini, ambang digunakan untuk mengubah keratan rentas yang dialirkan melaluinya.
Tekanan statik dan jumlah tekanan di atas keratan rentas dikesan oleh tiub pengukur. Perbezaan tekanan digunakan untuk mengira halaju aliran.
Spesifikasi
penyiasatan proses aliran dalam saluran terbuka dan tertutup
flum eksperimen dengan had atas, diperbuat daripada bahan lutsinar
ambang boleh laras ketinggian di bahagian bawah flum eksperimen
paras air boleh laras melalui empangan plat di saluran keluar air
penukaran mudah dari saluran terbuka kepada saluran tertutup
struktur kawalan untuk eksperimen dalam saluran terbuka: empangan berjambul lebar, empangan berjambul sempit, empangan berjambul ogee dengan saluran limpah lompatan ski, ambang, pintu pagar
dialirkan sepenuhnya melalui bahagian eksperimen dan perubahan keratan rentas di atas ambang untuk eksperimen dalam saluran tertutup
litar air tertutup dengan tangki bekalan dan pam
tiub pengukur lutsinar untuk mengukur tekanan statik dan tekanan total

Data teknikal
Keratan eksperimen
panjang: 1.1m
keratan rentas LxT: 40x300mm
tangki bekalan: 70L
penggunaan kuasa
pam: 250W
kadar aliran maksimum: 150L/min
tolak maksimum: 7.6m
230V, 50Hz, 1 fasa
230V, 60Hz, 1 fasa; 120V, 60Hz, 1 fasa
dimensi dan berat
pxlxt: 1900mm x 800mm x 1350mm
berat kosong: lebih kurang 150kg
