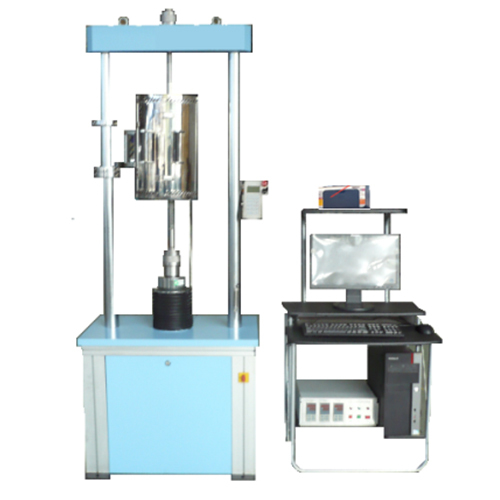

Mesin Ujian Ketahanan Rayapan Elektronik Kawalan Mikrokomputer Peralatan Pengajaran Jurulatih Mekanikal Peralatan Didaktik

AFME034 Mesin Ujian Ketahanan Rayapan Elektronik Kawalan Mikrokomputer Peralatan Pengajaran Jurulatih Mekanikal Peralatan Didaktik
Struktur sistem dan konfigurasi fungsi
Mesin ujian tergolong dalam mesin ujian ketahanan rayapan elektronik sepenuhnya, yang kebanyakannya terdiri daripada enjin utama, relau suhu tinggi, sistem kawalan pengukuran sistem kawalan suhu dan sistem komputer. Sistem komputer boleh memantau berbilang mesin ujian.

1. Hos
1.1 Enjin utama terdiri daripada rangka mekanikal dan bahagian transmisi. Bahagian atas meja dan rasuk atas menggunakan tiang berganda untuk membentuk rangka ketegaran tinggi tertutup jenis pintu.
1.2 Pemacu Nat digerakkan untuk berputar oleh motor servo DC selepas dinyahpecut oleh pengurang harmonik dan takal bergigi segerak arka, supaya skru bola bergerak ke atas dan ke bawah. Disebabkan oleh transmisi pengurang harmonik tanpa tindak balas dan struktur anti-tindak balas pasangan skru bola, sistem transmisi adalah transmisi tanpa tindak balas, transmisi stabil, kelajuan tindak balas pantas, dan kawalan daya ujian yang tepat dijamin.
1.3 Sensor beban dipasang pada meja bawah, dan penutup digilap bersalut krom logam luar menghalang sensor daripada rosak oleh sinaran haba relau suhu tinggi. Pada masa yang sama, ia juga boleh menghalang kerak oksida logam dan serpihan lain daripada jatuh terus pada sensor apabila relau suhu tinggi dihidupkan dan menyebabkan kerosakan pada sensor.
