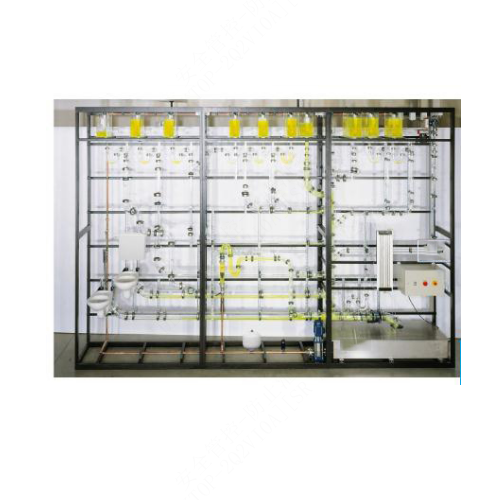

AFS005 Latihan Pendidikan Sistem Pembetungan Skala Penuh Model Pengajaran Jurulatih Sanitasi 1. Penerangan Penghalaan pembetung amat penting dalam kejuruteraan air sisa. Kecondongan paip, saluran masuk dan keluar paip, pengurang dan keratan rentas mesti dipertimbangkan semasa mereka bentuk sistem, dengan mengambil kira interaksi antara komponen. Khususnya, taburan tekanan dalam sistem paip kompleks meletakkan permintaan yang tinggi pada jurutera reka bentuk. Kesilapan reka bentuk menyebabkan bunyi bising, perangkap longkang kosong dan paip tersumbat. SR 510 membolehkan pelbagai eksperimen dalam bidang kejuruteraan air sisa dan membolehkan visualisasi proses aliran dalam pembetung. Loji eksperimen termasuk sistem paip saliran yang luas berdasarkan elemen dunia sebenar yang biasa. Paip-paip tersebut lutsinar untuk membolehkan visualisasi proses aliran. Tangki terletak di bahagian atas loji eksperimen. Ini dibuka atau ditutup secara individu melalui injap solenoid. Di samping itu, pintasan, paip pengudaraan dan pembilasan tekanan dilengkapi dengan injap solenoid. Injap solenoid dicetuskan melalui alat kawalan jauh. Sistem ini boleh digunakan untuk mengkaji lengkung aliran dan tekanan pada pelbagai jenis simpang, ofset paip, perubahan keratan rentas dan perangkap longkang di bawah keadaan pengudaraan dan pemindahan yang berbeza. Sistem ini mengandungi litar air tertutup dengan tangki pengumpulan dan pam. Terdapat titik pengukur tekanan yang terletak di sepanjang downcomer untuk mengukur keadaan tekanan dalam sistem air sisa. Titik pengukur disambungkan ke manometer tiub melalui sambungan hos. Kadar aliran ditentukan melalui rotameter. 2. Butiran Teknikal Spesifikasi loji eksperimen untuk demonstrasi teknologi air sisa paip dan tangki kaca lutsinar 10 tangki dengan injap solenoid yang dikendalikan dari jauh 1 toilSR dengan tangki 1 toilSR dengan siram tekanan mengandungi downcomer, paip pengumpulan, paip pengudaraan dan pintasan 6 manometer tiub untuk menunjukkan lengkung tekanan dalam downcomer pengukuran kadar aliran melalui rotameter 3.Data Teknikal Pam penggunaan kuasa: 550W kadar aliran maksimum: 4,5m3/j tongkat maksimum: 42,6m Tangki pengumpulan isipadu: lebih kurang 300L Tangki lutsinar 4x 20L 6x 10L Tangki 1x 9L Siram untuk tandas: maksimum. 9L Julat pengukuran kadar aliran: 0,4…4L/j tekanan: 6x 1500mmWC 230V, 50Hz, 1 fasa 230V, 60Hz, 1 fasa 120V, 60Hz, 1 fasa UL/CSA pilihan Diperlukan untuk operasi sambungan udara termampat: 6…10bar
