AF263E Inverter Frekuensi Peralatan Makmal Elektrik Peralatan Pengajaran Peralatan Pendidikan1. Pengenalan Peralatan
1.1 Gambaran Keseluruhan
Melalui eksperimen yang berkaitan, penyongsang peranti latihan ini dapat membantu pelajar membiasakan diri dengan penggunaan pelbagai komponen kawalan industri, menguasai prinsip dan kaedah kawalannya, serta memupuk pengetahuan dan kemahiran pelajar yang sepadan. Ia sesuai untuk sekolah vokasional tinggi, kolej rendah, sekolah vokasional menengah dan sekolah teknik. Penilaian latihan pengajaran dan kemahiran dalam jurusan berkaitan.
Penukar frekuensi (Pemacu frekuensi berubah-ubah, VFD) ialah peranti kawalan kuasa yang menggunakan teknologi mikroelektronik dan teknologi penukaran frekuensi untuk mengawal kelajuan dan prestasi lain motor AC dengan mengubah frekuensi bekalan kuasa apabila motor berfungsi.
Kotak gantung penukar frekuensi ialah peranti elektrik yang digunakan terutamanya untuk mengawal pengawalaturan kelajuan penukaran frekuensi motor AC. Ia melaraskan kelajuan motor dengan mengubah frekuensi bekalan kuasa, sekali gus mencapai kawalan kelajuan yang tepat dan penjimatan tenaga.
Penukar frekuensi terutamanya terdiri daripada penerus (AC ke DC), penapisan, penyongsang (DC ke AC), unit brek, unit pemacu, unit pengesanan, unit mikropemprosesan, dan sebagainya. Penyongsang bergantung pada pensuisan IGBT dalaman untuk melaraskan voltan dan frekuensi bekalan kuasa output, dan menyediakan voltan bekalan kuasa yang diperlukan mengikut persekitaran kerja sebenar dan keperluan kerja motor, sekali gus mencapai tujuan melaraskan kelajuan motor. Di samping itu, penukar frekuensi juga mempunyai beberapa fungsi perlindungan untuk motor, seperti arus lampau, voltan lampau, perlindungan beban lampau, dan sebagainya.
1.2 Ciri-ciri

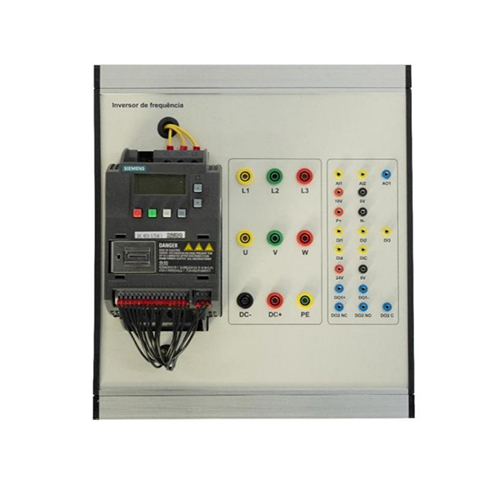

1. Kotak gantung menggunakan struktur rangka polietilena, yang ringkas dan elegan secara keseluruhan. Profil aluminium dipasang di bahagian bawah, yang boleh digerakkan secara fleksibel dan kedudukannya boleh dilaraskan secara individu mengikut keadaan pancaran silang.
2. Dilengkapi dengan penukar frekuensi Siemens dan lengkap.
3. Gabungan perisian dan perkakasan boleh melengkapkan kandungan latihan praktikal untuk pelbagai subjek
4. Kotak gantung latihan praktikal mempunyai sistem perlindungan keselamatan yang baik.
2. Parameter teknikal
(1) Kuasa input: tiga fasa 380V±10% 50Hz
(2) Dimensi keseluruhan: 260mm×200mm×300mm
(3) Kapasiti mesin keseluruhan: kira-kira 2KVA
(4) Berat: kira-kira 2.5kg
(5) Suhu ambien -10℃～+40℃
(6) Kelembapan relatif <85% (25℃)
3. Senarai komponen dan pengenalan terperinci
3.1 Bahagian utama
Bil. Nama
1 Penukar frekuensi Siemens
2 Port terminal K4
3 Bukaan terminal 2mm
3.2 Aksesori
Bil Nama Kuantiti
1 Wayar terminal biru 2mm 4
2 Wayar terminal kuning 2mm 4
3 Wayar terminal merah 2mm 2
4 Wayar terminal hitam 2mm 2
5 Kabel elektrik keselamatan hijau 4mm 2
6 Kabel elektrik keselamatan kuning 4mm 2
7 Kabel elektrik keselamatan hitam 4mm 1
8 Kabel elektrik keselamatan merah 4mm 2
9 Kabel elektrik keselamatan dua warna 4mm 1
4. Senarai eksperimen
Eksperimen 1 Penukar frekuensi mengawal mula dan berhenti motor
Eksperimen 2 Kawalan penukar frekuensi eksperimen mula dan berhenti motor/butang luaran digabungkan dengan kawalan analog
Eksperimen 3 Eksperimen kawalan inverter motor tak segerak sangkar tupai tiga fasa/kawalan berbilang kelajuan
Eksperimen 4 Eksperimen permulaan bintang motor tak segerak sangkar tupai tiga fasa melalui pengawalaturan kelajuan penukar frekuensi
