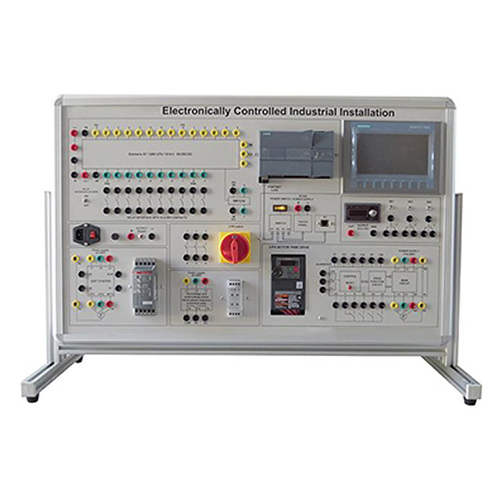

AFE2019 Pemasangan Industri Kawalan Elektronik (PLC S7-1200 + Skrin Sentuh HMI) Peralatan Makmal Elektrik Peralatan Pendidikan Peralatan Pengajaran
1 PENGENALAN
Panel ini harus digunakan bersama-sama dengan mod panel.
kerana ia melanjutkan litar pemacu langsung dan berjujukan yang dibangunkan dengan logik berkabel.
Litar yang mungkin termasuk:
Pemacu PWM V/f atau vektor,
Permulaan lembut,
PLC untuk kawalan jujukan
Panel pengguna (Skrin sentuh HMI)
Relay untuk kehadiran - simetri - jujukan fasa untuk talian tiga fasa.
Komponen boleh dikenal pasti dalam panel bahan penebat melalui simbol elektrik antarabangsanya; sambungan elektrik dijalankan melalui wayar dengan palam keselamatan 4 mm, yang disertakan dalam panel; tiada alat kerja diperlukan.
Bentuk binaan khas panel ini membolehkan penggunaannya pada bahagian atas kerja, panel sisi

2 PROGRAM LATIHAN
Litar TAM permulaan dan henti secara beransur-ansur (Motor Tak Segerak Tiga Fasa).
Melaksanakan sistem permulaan dan henti dengan tanjakan, pelbagai kelajuan, mod V/f atau vektor, untuk motor tak segerak tiga fasa melalui pemacu elektronik PWM.
Melaksanakan litar untuk bekalan kuasa perkhidmatan tiga fasa, dengan geganti kehadiran dan kawalan serta urutan fasa yang betul.
Melaksanakan litar automasi logik boleh atur cara dengan PLC, contoh litar yang mungkin:
- Kawalan kontaktor untuk mula, henti, denyutan.
- Pemula kontaktor untuk motor sangkar tupai tak segerak tiga fasa.
- Pembalikan kawalan untuk motor sangkar tupai tak segerak tiga fasa, dengan blok pada butang tekan, dengan suis had, dengan lengah.
- Pembalikan kawalan, pemula delta bintang untuk motor sangkar tupai segerak tiga fasa.
- Bermula dengan rintangan stator, dengan autotransformer untuk motor sangkar tupai tak segerak tiga fasa.
- Bermula dengan rintangan rotor untuk motor rotor lilitan tak segerak tiga fasa.
- Suis penukaran kutub terkawal untuk Dahlander dan motor tak segerak tiga fasa 2-pembelitan.
- Brek arus songsang untuk motor sangkar tupai tak segerak tiga fasa.
- Permulaan kontaktor, kawalan songsang untuk motor tak segerak fasa tunggal.
- Permulaan jujukan 2, 3, 4 motor tak segerak.
- Kawalan penyongsang tiga fasa untuk jujukan ke hadapan/undur dengan tanjakan dan kelajuan yang berbeza.
- Sambungan litar melalui PLC dan panel isyarat untuk menunjukkan status operasi mesin.
Eksperimen yang diterangkan di atas boleh dijalankan secara bersendirian atau diselaraskan antara satu sama lain untuk melaksanakan litar yang semakin kompleks.
