AF030E Sistem Pembelajaran Kawalan Motor Elektrik Peralatan Makmal Elektrik Peralatan Pengajaran Peralatan Pendidikan1. Pengenalan Produk
1.1 Penerangan Produk

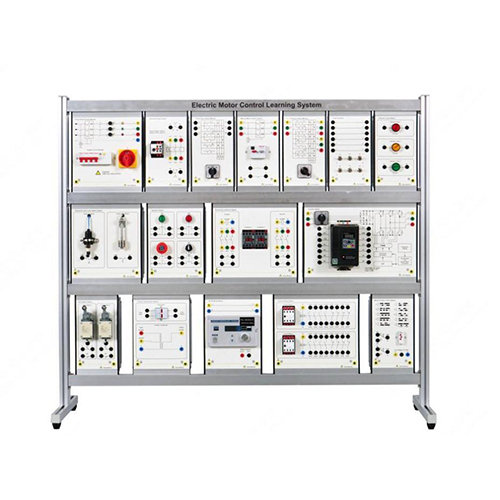

Sistem Pembelajaran Kawalan Motor AF030E ialah platform latihan komprehensif yang direka untuk latihan kawalan elektrik industri, bertujuan untuk membantu pelajar menguasai kemahiran teras kawalan geganti, reka bentuk litar, pemasangan dan penyahpepijatan, serta penyelesaian masalah motor AC. Sistem ini menggabungkan perkakasan standard industri dengan unit pembelajaran modular untuk merangkumi teknologi kawalan motor daripada asas hingga lanjutan.
1.2 Ciri-ciri Produk
Sistem Pembelajaran Kawalan Motor merangkumi kawalan geganti elektrik motor AC dalam aplikasi industri, komersial dan kediaman.
Pelajar mempelajari kemahiran berkaitan industri, termasuk cara mengendalikan, memasang, mereka bentuk dan menyelesaikan masalah litar kawalan motor AC untuk pelbagai aplikasi.
2. Spesifikasi teknikal
2.1 Parameter teknikal
Parameter bekalan kuasa: AC lima wayar tiga fasa 380V ±10% 50Hz
2.2 Dimensi dan berat
Dimensi: 1315mm*450mm*1160mm
Berat: <40kg
3. Nama komponen produk dan pengenalan fungsi
3.1 Badan utama produk
BIL. Nama Kuantiti
1 Modul 16
2 Bingkai 1
3.2 Bahagian modul produk
BIL. Nama Kuantiti
1 AF030E-Stesen Operasi 1
2 AF030E-Stesen Geganti Kawalan 1
3 AF030E-Stesen Lampu Penunjuk 1
4 AF030E-Stesen Penghidup Motor Manual 1
5 AF030E-Stesen Penghidup Transformer Kawalan 1
6 AF030E-Stesen Penghad 1
7 AF030E-Stesen Suis Aras Tekanan 1
8 AF030E-Stesen Geganti Masa Pelbagai Fungsi 1
9 AF030E-Stesen Kontaktor Boleh Balik 1
10 AF030E-Stesen Geganti Arus Lebih 1
11 AF030E-Stesen Suis Pembalikan 1
12 AF030E-Stesen Suis Delta Bintang 1
13 AF030E-Stesen Brek DC 1
14 AF030E-Stesen Inverter 1
15 AF030E-Stesen Penyisipan Ralat Manual 1
16 AF030E-Pemutus Litar Tiga Fasa 1
3.3 Produk aksesori
BIL. Nama Kuantiti
1 Mangga keselamatan industri Diameter rasuk kunci: 6mm, ketinggian dalam rasuk: 38mm, dua kunci, terbuka, merah 1
2 Tiub fius 10A 5*20 5
3 Teras fius 1A 5
4 Kabel elektrik keselamatan 4mm 1m hujung dua merah 10
5 Kabel elektrik keselamatan 4mm 1m hujung dua hijau 10
6 Kabel elektrik keselamatan 4mm 1m hujung dua kuning 10
7 Kabel elektrik keselamatan 4mm 1m hujung dua hitam 10
8 Kabel elektrik keselamatan 4mm 1m hujung dua biru 10
9 Kabel elektrik keselamatan 4mm 1m hujung dua warna dua 5
10 Multimeter digital UA9205 1
11 Kit alat juruelektrik Mengandungi 17 alat 1
12 Palam industri betina 1
13 Kord kuasa 1
3.4 Pengenalan modul produk
4. Senarai eksperimen pengajaran produk (lihat panduan eksperimen untuk butiran)
(1) Eksperimen ujian motor pemacu inverter
(2) Eksperimen ujian permulaan bintang-delta motor kawalan geganti masa
