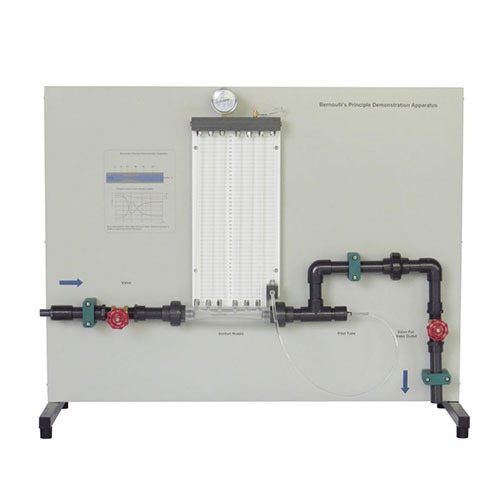

AFF184 Radas Demonstrasi Prinsip Bernoulli Bendalir Peralatan Latihan Kejuruteraan Peralatan Pendidikan Peralatan Didaktik1. Pengenalan Peralatan
1.1 Gambaran Keseluruhan
Dalam pembinaan kejuruteraan, pengetahuan berkaitan mekanik bendalir sering ditemui dan digunakan. Dalam bidang ini, terdapat satu prinsip yang terkenal, iaitu prinsip Bernoulli. Prinsip Bernoulli ialah prinsip asas dalam mekanik bendalir. Ia telah dicadangkan oleh ahli fizik bendalir Switzerland, Daniel Bernoulli pada tahun 1726. Intipatinya ialah pemuliharaan tenaga mekanikal bendalir ideal. Di bawah keadaan ideal, jumlah tenaga kinetik, tenaga keupayaan dan tenaga keupayaan tekanan bagi satu unit isipadu bendalir pada mana-mana keratan rentas tiub aliran yang sama adalah malar. Kesimpulannya yang paling terkenal ialah: apabila aliran malar, semakin besar kadar aliran, semakin kecil tekanan. Tekanan yang sering disebut dalam mekanik bendalir sebenarnya merujuk kepada tekanan per unit luas, iaitu tekanan yang disebut dalam fizik biasa.
AFF184 Instrumen Demonstrasi Prinsip Bernoulli ialah peranti pengajaran yang digunakan untuk menunjukkan fenomena prinsip Bernoulli secara intuitif dan menggunakan peranti tersebut untuk mengukur aliran. Ia terutamanya ditujukan kepada pelajar dan pekerja sosial untuk menyediakan mereka dengan demonstrasi latihan mengajar.
1.2 Ciri-ciri
(1) Struktur peranti eksperimen menggunakan bahan yang lebih kukuh dan tahan kakisan untuk memastikan peranti ini kukuh dan tahan lama.
(2) Peralatan eksperimen menggunakan reka bentuk modular. Kelebihan reka bentuk ini dapat membantu pengguna memahami prinsip dan kaedah eksperimen dengan lebih intuitif.
(3) Peralatan eksperimen menyediakan modul eksperimen visual, yang dapat membantu pengguna memerhatikan fenomena eksperimen dengan lebih baik.
(4) Peralatan eksperimen menyediakan pelbagai jenis modul pengukuran untuk memastikan ketepatan eksperimen yang ketat.
2. Parameter teknikal
Dimensi: 1100mm×400mm×900mm
Berat: 45KG
Keadaan kerja: Suhu ambien -10℃～+40℃; kelembapan relatif < 85% (25℃)
3. Senarai komponen dan pengenalan terperinci
3.1 Bahagian utama
Tiada Nama
1 Antara muka salur masuk air
2 Injap pengatur aliran salur masuk
3 Tolok tekanan pembezaan visual berbilang tiub
4 Tolok tekanan pembezaan tiub Bourdon
5 Injap ekzos
6 Tiub Venturi
7 Tiub Pitot boleh laras
8 Injap pengatur aliran longkang
9 Antara muka saliran
10 Kerangka
3.2 Senarai Konfigurasi Peralatan
Bil. Nama Kuantiti
Komponen 1 Tolok tekanan pembezaan visual berbilang tiub 1
Komponen 2 Tolok tekanan pembezaan tiub Bourdon 1
Komponen 3 Injap Kawalan Aliran 2
Komponen 4 Tiub Venturi 1
Komponen 5 Tiub Pitot boleh laras 1
3.3 Pengenalan Fungsi Komponen
4. Senarai eksperimen
Eksperimen 1: Demonstrasi eksperimen operasi saluran paip bagi penunjuk prinsip Bernoulli AFF184
Eksperimen 2: Demonstrasi pemerhatian fenomena prinsip Bernoulli menggunakan penunjuk prinsip Bernoulli AFF184
Eksperimen 3: Demonstrasi pengukuran kadar aliran dalam paip menggunakan penunjuk prinsip Bernoulli AFF184
Eksperimen 4: Demonstrasi pengukuran taburan tekanan keseluruhan di dalam tiub Venturi menggunakan tiub Pitot boleh laras
Eksperimen 5: Demonstrasi kajian pekali aliran menggunakan tiub Venturi
