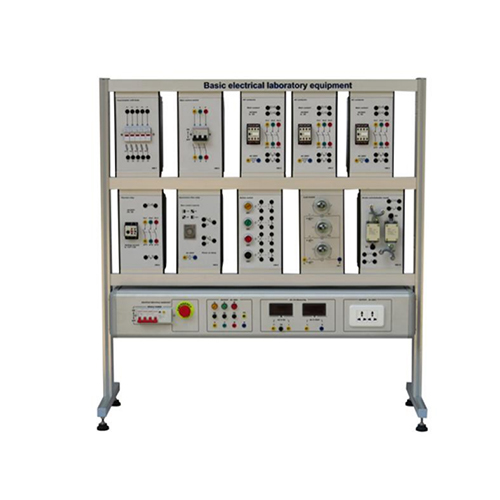

AFE2009 Peralatan Makmal Elektrik Asas Peralatan Makmal Elektrik Peralatan Pendidikan Peralatan Pengajaran1. Gambaran Keseluruhan Produk
1.1 Gambaran Keseluruhan
Pakej latihan ini boleh membiasakan diri dengan ciri-ciri operasi motor DC dan motor segerak melalui eksperimen yang berkaitan, menguasai prinsip kawalan dan kaedah kawalan, dan memupuk pengetahuan dan kemahiran pelajar yang sepadan. Ia sesuai untuk kolej vokasional tinggi, sekolah vokasional tinggi, sekolah vokasional menengah dan sekolah teknik. Penilaian latihan pengajaran dan kemahiran profesional.
1.2 Ciri-ciri
(1) Platform latihan menggunakan struktur rangka lajur profil aluminium, dengan kusyen di bahagian bawah, alat pengukur dan bekalan kuasa latihan terbina dalam pemasangan bersepadu, mudah digunakan dan tidak mudah rosak.
(2) Platform latihan mempunyai sistem perlindungan keselamatan yang baik.
2. Parameter teknikal
(1) Kuasa input: sistem lima wayar tiga fasa 380V±10% 60Hz
(2) Dimensi: 1100mm × 400mm × 1200mm
(3) Kapasiti mesin: <1.5KVA
(4) Berat: <150kg
(5) Keadaan kerja: suhu ambien -10 ° C ~ +40 ° C Kelembapan relatif <85% (25 ° C)
3. Komposisi Produk
3.1 Skrin Kawalan Kuasa
Panel kawalan kuasa menggunakan panel profil aloi aluminium, dan struktur kotak tertutup disepadukan dengan bingkai penempatan bawah.
3.2 Konfigurasi Skrin Kawalan Kuasa
(1) Input kuasa tiga fasa lima wayar, dikawal oleh pemutus litar kebocoran, dengan butang kawalan berhenti kecemasan. Dalam kecemasan, tekan butang pemutus berhenti kecemasan untuk memutuskan kuasa.
(2) Ia dilengkapi dengan penunjuk kuasa, soket kuasa dan terminal output kuasa keselamatan.
(3) Konfigurasikan suis perlindungan khas motor AC, bekalan kuasa AC terbina dalam, dengan perlindungan litar pintas.
(4) Bekalan kuasa AC terbina dalam dengan perlindungan litar pintas.
3.4 Peranti pendamping
(1) Unit kawalan geganti masa
(2) Unit kawalan geganti arus lampau lengah terma
(3) Unit kawalan litar saling kunci kontaktor
(4) Modul butang
(5) Modul pemutus litar udara
(6) Modul fius
(7) Modul suis had
4. Kandungan latihan boleh disiapkan
Motor tak segerak sangkar tupai tiga fasa
Eksperimen ujian statik parameter penjana DC pengujaan majmuk
Eksperimen sambungan litar kawalan penjana DC pengujaan majmuk
Eksperimen permulaan turun bintang-delta kawalan geganti masa
Eksperimen henti mula jujukan motor tak segerak tiga fasa
