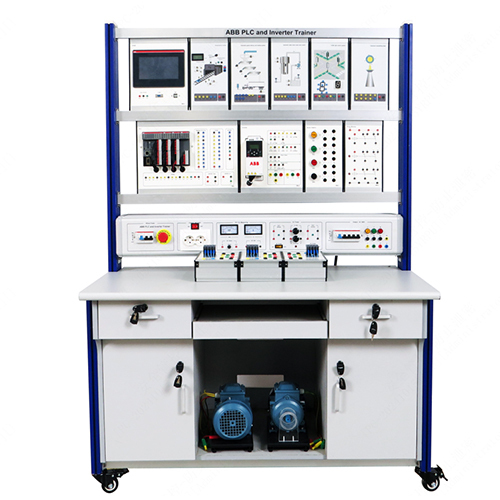

AFE1024 ABB PLC dan Jurulatih Inverter Peralatan Makmal Elektrik Peralatan Pendidikan Peralatan Pengajaran1. Pengenalan Produk
1.1 Penerangan Produk
Platform latihan ini merangkumi ABB PLC, modul simulasi latihan dan objek kawalan lain. Melalui eksperimen yang berkaitan, pelajar dapat membiasakan diri dengan penggunaan asas ABB PLC, kaedah pengaturcaraan, perisian pengaturcaraan, dan sebagainya, dan memupuk pengetahuan dan kemahiran yang sepadan. Ia sesuai untuk pengajaran dan penilaian latihan kemahiran jurusan yang berkaitan di kolej vokasional tinggi, sekolah menengah teknik dan sekolah teknik.
1.2 Ciri-ciri Produk
(1) Platform latihan menggunakan struktur rangka lajur profil aluminium. Instrumen pengukur dan bekalan kuasa latihan adalah pemasangan bersepadu terbina dalam. Litar dan peranti latihan digabungkan dalam kotak gantung. Gabungan unit fleksibel, mudah digunakan dan tidak mudah rosak.
(2) Litar dan peranti eksperimen dilengkapi sepenuhnya dan boleh digunakan secara gabungan untuk melengkapkan kandungan latihan pelbagai kursus.
(3) Platform latihan mempunyai sistem perlindungan keselamatan yang baik.
2. Spesifikasi teknikal
2.1 Parameter teknikal
Parameter bekalan kuasa: tiga fasa lima sistem AC380V±10% 50Hz
Keperluan persekitaran kerja: suhu ambien -10℃～+40℃ Kelembapan relatif <85% (25℃)
2.2 Dimensi dan berat
Dimensi: 1220mm×710mm×1820mm
Berat: 158kg
3. Nama komponen produk dan pengenalan fungsi
3.1 Bahagian utama produk
Bil. Nama
1 Modul skrin sentuh
2 Modul kawalan suhu
3 Modul pemakanan dan pemuatan automatik
4 Modul kawalan paras air menara air
5 Modul lampu isyarat
6 Modul Lampu Menara Langit
7 Modul PLC ABB
8 Modul penyongsang ABB
9 Modul butang
10 Modul geganti
11 Modul kontaktor AC
12 Kotak kuasa
13 Motor
14 Kabinet
15 Roda universal
3.2 Bahagian elektrik produk
Bil. Nama
1 Pemutus litar kuasa AC 220V
2 Butang berhenti kecemasan
3 Suis kuasa output
4 Soket
5 Ammeter DC
6 Voltmeter DC
7 Bekalan kuasa DC
8 Bekalan kuasa AC 380V
3.3 Aksesori produk
Bil. Nama
1 Kabel elektrik keselamatan 2mm 100CM kuning
2 Kabel elektrik keselamatan 2mm 100CM hijau
3 Kabel elektrik keselamatan 2mm 100CM merah
4 Kabel elektrik keselamatan 2mm 100CM biru
5 Kabel elektrik keselamatan 2mm 100CM hitam
6 Kabel elektrik keselamatan 4mm 1m hujung dua kuning
7 Kabel elektrik keselamatan 4mm 1m hujung dua hijau
8 Kabel elektrik keselamatan 4mm 1m hujung dua merah
9 Kabel elektrik keselamatan 4mm 1m hujung dua biru
10 Kabel elektrik keselamatan 4mm 1m hujung dua berwarna
11 Kabel elektrik keselamatan 4mm 1m hujung dua hitam
12 Kabel rangkaian 1.5m
13 Fius 5A 5*20
14 Fius 30mA 5*20
15 Cakera U
16 Kabel komunikasi
4. Senarai Konfigurasi Produk
Bil. Nama Kuantiti
1 Modul skrin sentuh 1
2 Modul kawalan suhu 1
3 Modul pemakanan dan pemuatan automatik 1
4 Modul kawalan paras air menara air 1
5 Modul lampu isyarat 1
6 Modul Lampu Menara Langit 1
7 Modul PLC ABB 1
8 Modul penyongsang ABB 1
9 Modul butang 1
10 Modul geganti 1
11 Modul kontaktor AC 3
12 Motor 2
13 Kabel elektrik keselamatan 2mm 100CM kuning 10
14 Kabel elektrik keselamatan 2mm 100CM hijau 10
15 Kabel elektrik keselamatan 2mm 100CM merah 5
16 Kabel elektrik keselamatan 2mm 100CM biru 2
17 Kabel elektrik keselamatan 2mm 100CM hitam 5
18 Kabel elektrik keselamatan 4mm 1 meter kuning berganda 3
19 Kabel elektrik keselamatan 4mm 1 meter hijau berganda 3
20 Kabel elektrik keselamatan 4mm 1 meter merah berganda 6
21 Kabel elektrik keselamatan 4mm 1 meter biru berganda 2
22 Kabel elektrik keselamatan 4mm 1 meter berwarna berganda 2
23 Kabel elektrik keselamatan 4mm 1 meter hitam berganda 1
24 Kabel rangkaian 1.5 meter 1
25 Fius 5A 5*20 5
26 Fius 30mA 5*20 5
27 Cakera U 1
28 Kabel komunikasi 1
5. Senarai eksperimen pengajaran produk (lihat panduan eksperimen untuk butiran lanjut)
(1) Eksperimen litar mula-henti
(2) Eksperimen cahaya menara langit
(3) Eksperimen penyuapan dan pemuatan automatik
(4) Eksperimen lampu isyarat
(5) Eksperimen kawalan paras air menara air
(6) Eksperimen kawalan suhu
(7) Eksperimen kawalan penyongsang
